ビジネストランザクションの詳細

詳細ページの [Business Transactions] データを確認してください。[Business Transactions] の詳細に関する重要なトピックは次のとおりです。

• フロービュー
• ユーザー定義のビジネストランザクション
• Properties
• 次のステップ

フロービュー

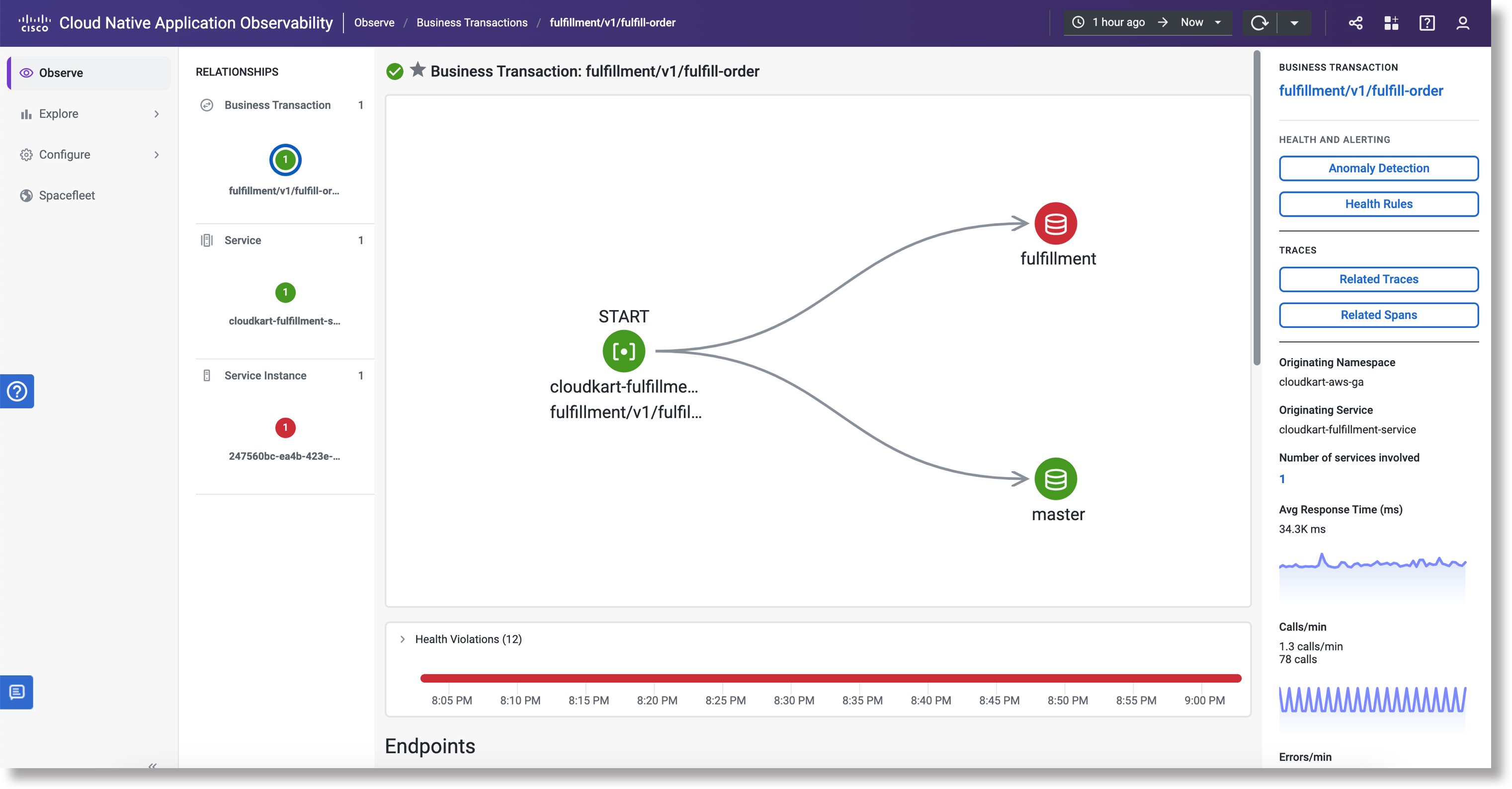

[Business Transaction] リストビューの [Business Transaction Name] をクリックすると、[Business Transaction] 詳細ビューが表示されます。Cisco Cloud Observability では [Flow] ビューを使用して [Business Transaction ] を表示できます。

[Flow]：他のエンティティとの [Business Transaction] インタラクションのデータフロー図を提供します。

[Properties] パネルには、平均応答時間（ミリ秒）、コール数/分、エラー数/分など、選択したビジネストランザクションのメトリックの概要が表示されます。

[Flow] ビューには、最後に選択したデータとそれに対応する詳細レベルが常に反映されます。[Flow] ビューには、エンティティの正常性違反の数と正常性ステータスが表示されます。選択した時間範囲にデータが見つからない場合は、「No Data Available」と表示されます。 時間範囲を変更して、異なる時間のデータをロードします。「Understand the Observe UI」を参照してください。

エンティティをクリックして詳細を表示することで、[Business Transactions] の他のエンティティとの関係を確認できます。エンティティをシングルクリックして詳細を表示し、エンティティのメタデータを表示するプロパティパネルを表示します。選択した [Business Transactions] が他のエンティティに関連している場合、新しい詳細フローにその関係が表示され、グラフには現在フォーカスされている [Business Transactions] のデータが表示されます。

ビジネス トランザクション フロー マップのナビゲート

エンティティを 1 回クリックすると選択したノードまたはインタラクションが青色でハイライト表示されます。右側の [Properties] パネルのメトリックは、ノードまたはインタラクションが選択されている場合にのみ表示されます。メトリックは、指定のエンティティに応じて表示されます。選択を解除すると、メトリックは表示されなくなります。ノードやインタラクションのアイコンやラベルなどの詳細を表示するには、ズームインします。

同じノードを 2 回クリックするか、フローマップキャンバスの任意の場所をクリックすると、現在選択されているノードまたはインタラクションの選択が解除されます。テキストラベルとアイコンラベルの色は、ダークモードまたはライトモードに応じて黒または白に関連付けられます。エンティティにカーソルを合わせると、エンティティの名前、平均応答時間、コール、およびエラーを含むポップアップウィンドウが表示されます。エンティティにカーソルを合わせたときのデータは、ページを最初にクリックしたときにのみ正確です。つまり、1 分間更新せずに同じページを表示していると、データはそのページに最初に到達したときと同じです。ホバーデータは、最初にページに到達したとき、またはページを更新したときにのみ、リアルタイムデータを更新または表示します。ホバーデータはページを更新しない限り継続的に更新されないため、メトリックは [Properties] パネルに表示されるデータと異なる場合があります。

ノードをクリックしてドラッグし、他のノードからノードを分離します。ノードまたはインタラクションを拡大すると、青色のインタラクション アニメーションが表示されます。[Services] のコンステレーション レイアウトからノードまたはインタラクションをダブルクリックすると、選択したノードまたはインタラクションの詳細ページに移動します。詳細ページのフローマップでは、次のオプションを選択できます。

• [Rebalance Nodes]（1 つの列ではなく、複数の列に 6 つ以上のノードを分散します）
• [Smooth Edges]（スムーズなインタラクションを作成します）
• [Truncate Labels]（ラベルの名前を短くします）

使用可能なコントロールは次のとおりです。

• 拡大
• 縮小
• 左へ移動
• 右へ移動
• 上へ移動
• 下へ移動
• Reset

Cisco Cloud Observability では、ビジネス トランザクション フロー マップのサービスエンドポイントがサポートされます。サービスエンドポイントは、サービスインスタンスの入力および出力のポイントです。インスタンスは、サービスがホストされているエンティティです。フローマップのナビゲートの詳細については、「サービスの詳細」を参照してください。

ユーザー定義のビジネストランザクション

ユーザーのビジネストランザクションを定義するには、次の手順を実行します。

1. [Observe] から、[Services] をクリックします。
2. [List] をクリックします。
3. エンティティ名をクリックします。
4. エンドポイントをクリックします。
5. [View BTs Starting Here] をクリックします。
   これにより、BT の詳細ページに移動します。
6. [View BTs Starting Here] オプションがないエンドポイントをクリックした場合は、[Create BT Detection Rule] をクリックします。
   [Create BT Detection Rule ] をクリックすると、[Business Transaction Detection Rules] ページに移動します。

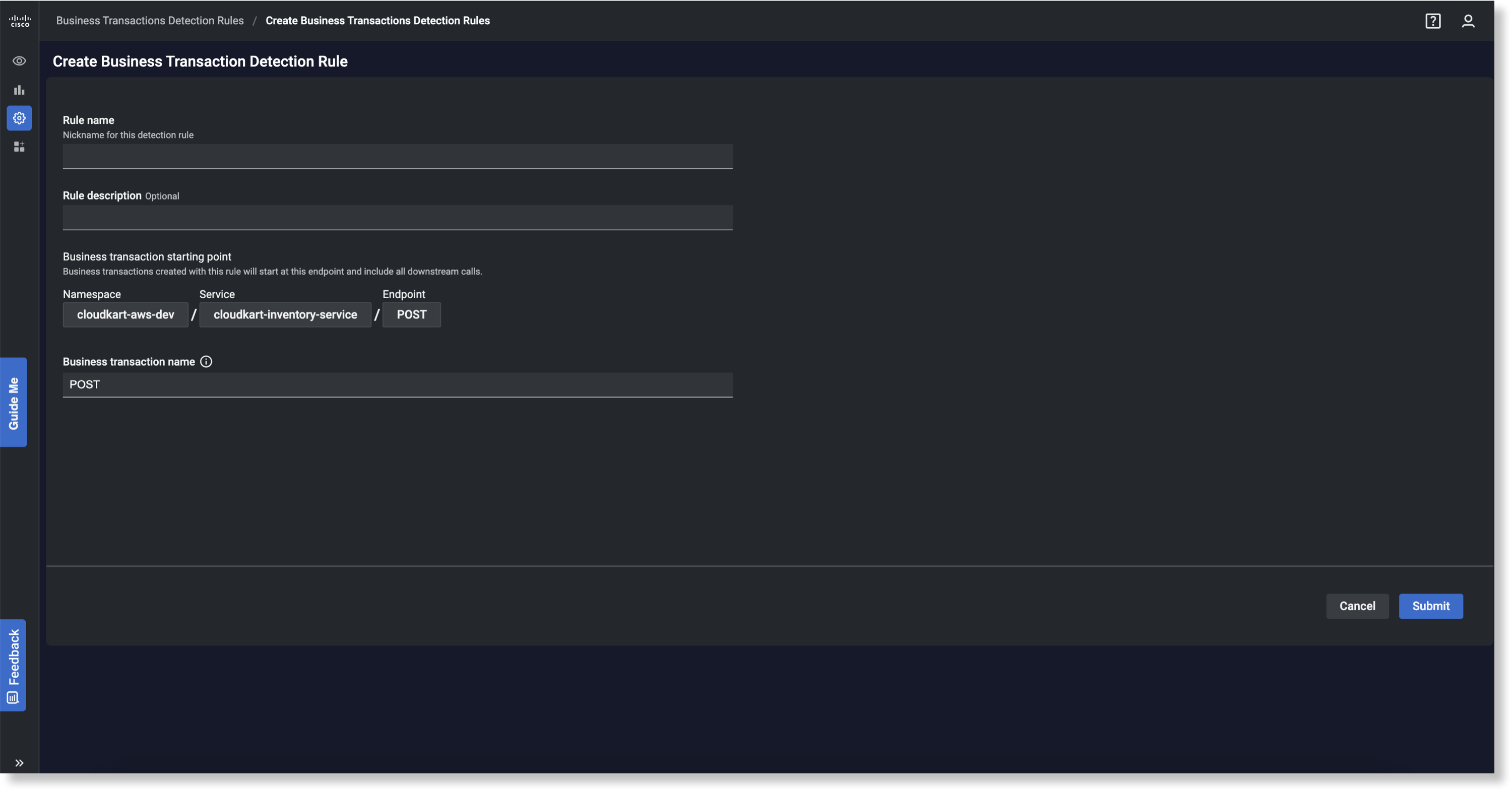

7. [Business Transaction Detection Rules] ページで、次の情報を入力します。

   1. ルール名
   2. （オプション）ルールの説明
   3. ビジネストランザクション名
8. [Submit] をクリックします。
   [Submit] をクリックすると、[Business Transaction Detection Rules] ページに移動し、[Rule Name]、[Conditions]、[Business Transactions]、[Description]、[Created On] 日、および [Last Edited] 日が表示されます。
   [Configure > Rules] から [Business Transaction Detection Rules] ページに移動することもできます。

[プロパティ（Properties）]

詳細フロービューから [Business Transactions Properties] を表示できます。[Entity Name] をクリックすると、詳細ビューが表示されます。[Properties] は右側のパネルに表示されます。

プロパティ（属性）

Cisco Cloud Observability にはビジネストランザクションの次の [Properties] が表示されます。

次のステップ

[Observe] ユーザー インターフェイス ツールの詳細については、「Understand the Observe UI」を参照してください。
